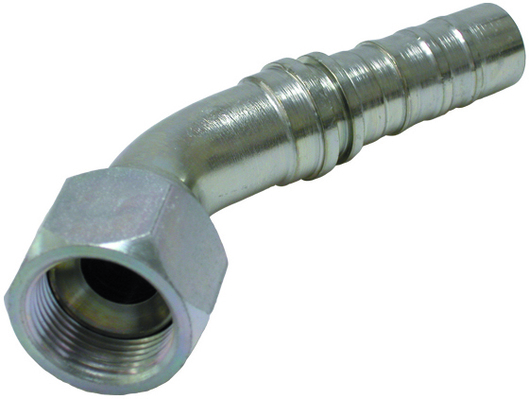

HYDRAULIKSCHLAUCHARMAT. 45Grad
SCHMITTER
WM-Nr.:
468.23.96
Art.-Nr.:
428512547
Gewindemaß: 1 5/16"-12 UN
Bauart: JIC
Winkel: 45 °
Länge: 138, 32 mm
Schlüsselweite 1: 138 mm
Schlüsselweite 2: 41 mm
für Schlauchgröße: 1" Zoll
Durchmesser Nominal (DN): 25
Dash: -16
Gewindeform: zylindrisch

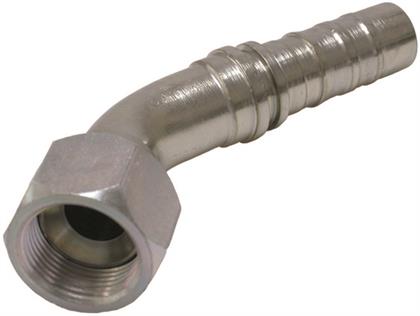

HYDRAULIKSCHLAUCHARMAT. 45Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.23.96
Art.-Nr.:
428512547
Gewindemaß: 1 5/16"-12 UN
Bauart: JIC
Winkel: 45 °
Länge: 138, 32 mm
Schlüsselweite 1: 138 mm
Schlüsselweite 2: 41 mm
für Schlauchgröße: 1" Zoll
Durchmesser Nominal (DN): 25
Artikelbeschreibung
Artikelbeschreibung
DKJ-CS 45° (J.I.C.), Dichtkegelanschluss mit 74° Innenkonus, amerikanisches Normgewinde UNF-UN
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
1 5/16"-12 UN
Bauart
JIC
Winkel
45 °
Länge
138 mm32 mm
Schlüsselweite 1
138 mm
Schlüsselweite 2
41 mm
für Schlauchgröße
1" Zoll
Durchmesser Nominal (DN)
25
Dash
-16
Gewindeform
zylindrisch
Abdichtung
Dichtkegelanschluss, 74° Innenkonus
Max. zulässiger Betriebsdruck bar
280
Informationsnummer
Höhe
82 mm
Schlüsselweite
41
Gewinde
1 5/16"-12 UN
Nennweite
25
Abmessung H mm
82
Abmessung K mm
32
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403232
