HYDRAULIKSCHLAUCHARMAT. 45Grad
SCHMITTER
WM-Nr.:
468.22.52
Art.-Nr.:
424020818
Baureihe: Leichte Baureihe
Rohranschluss: L12
Innendurchmesser: 5/16"
Gewindemaß: M 18X1,5
Bauart: metrisch
Durchmesser Nominal (DN): 8
Dash: -5
Gewindeform: zylindrisch
Winkel: 45 °
Max. zulässiger Betriebsdruck bar: 300
HYDRAULIKSCHLAUCHARMAT. 45Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.22.52
Art.-Nr.:
424020818
Baureihe: Leichte Baureihe
Rohranschluss: L12
Innendurchmesser: 5/16"
Gewindemaß: M 18X1,5
Bauart: metrisch
Durchmesser Nominal (DN): 8
Dash: -5
Gewindeform: zylindrisch
Artikelbeschreibung
Artikelbeschreibung

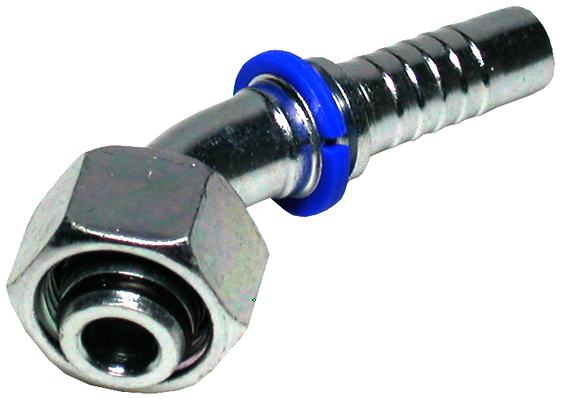

DKOL 45°, leichte Baureihe, Dichtkegelanschluss 24° mit O-Ring und Überwurfmutter, metrisches Feingewinde, zylindrisch
Technische Details
Technische Details
Attribut
Wert
Baureihe
Leichte Baureihe
Rohranschluss
L12
Innendurchmesser
5/16"
Gewindemaß
M 18X1,5
Bauart
metrisch
Durchmesser Nominal (DN)
8
Dash
-5
Gewindeform
zylindrisch
Winkel
45 °
Max. zulässiger Betriebsdruck bar
300
Länge
67 mm
Schlüsselweite
22 mm
Informationsnummer
Höhe
39 mm
Anschlußgewinde
Für RA L12
Schlüsselweite
22
Gewinde
G= M 18X1,5
Nennweite
8
Abmessung H mm
39
Abmessung K mm
18
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403088
