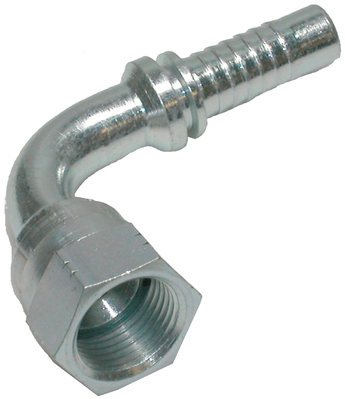

HYDRAULIKSCHLAUCHARMAT. 90Grad
SCHMITTER
WM-Nr.:
468.15.32
Art.-Nr.:
424521646
Gewindemaß: 1 1/16"-12 UN
Bauart: JIC
Winkel: 90 °
Länge: 81 mm
für Schlauchgröße: 5/8" Zoll
Durchmesser Nominal (DN): 16
Dash: -10
Gewindeform: zylindrisch
Abdichtung: Dichtkegelanschluss, 74° Innenkonus
Max. zulässiger Betriebsdruck bar: 250
HYDRAULIKSCHLAUCHARMAT. 90Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.15.32
Art.-Nr.:
424521646
Gewindemaß: 1 1/16"-12 UN
Bauart: JIC
Winkel: 90 °
Länge: 81 mm
für Schlauchgröße: 5/8" Zoll
Durchmesser Nominal (DN): 16
Dash: -10
Gewindeform: zylindrisch
Artikelbeschreibung
Artikelbeschreibung
Dichtkegelanschluss mit 74° Innenkonus, amerikanisches Normgewinde UNF-UN
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
1 1/16"-12 UN
Bauart
JIC
Winkel
90 °
Länge
81 mm
für Schlauchgröße
5/8" Zoll
Durchmesser Nominal (DN)
16
Dash
-10
Gewindeform
zylindrisch
Abdichtung
Dichtkegelanschluss, 74° Innenkonus
Max. zulässiger Betriebsdruck bar
250
Schlüsselweite
32 mm
Informationsnummer
Höhe
45 mm
Schlüsselweite
32
Gewinde
1 1/16"-12 UN
Nennweite
16
Abmessung H mm
45
Abmessung K mm
40
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10402412
